À retenir
Un schéma fonctionnement panneau solaire permet de visualiser la production, la conversion, la distribution et, le cas échéant, le stockage de l’électricité. Pour le lire correctement, vous devez suivre le sens de l’énergie et identifier le rôle de chaque composant.
- Les cellules photovoltaïques transforment la lumière en courant continu.
- L’onduleur convertit ce courant en courant alternatif utilisable.
- Le tableau électrique distribue l’énergie vers les équipements du bâtiment.
- Une batterie peut stocker une partie de la production pour un usage ultérieur.
- Le raccordement détermine le devenir de l’électricité produite et du surplus.
Comprendre le principe général d’un panneau solaire
Avant de suivre les câbles, il faut comprendre ce qui se passe dans le panneau lui-même. La lumière déclenche une production électrique dans les cellules, puis cette énergie est acheminée vers les autres éléments de l’installation. Vous pourrez ainsi lire un schéma sans confondre production, conversion et consommation.
De la lumière du soleil à l’électricité
La lumière du soleil est composée de photons. Lorsqu’ils atteignent le matériau semi-conducteur d’une cellule photovoltaïque, ils mettent en mouvement des électrons et créent une différence de potentiel. Les contacts électriques récupèrent ce déplacement, qui devient un courant continu. La quantité produite varie notamment selon l’ensoleillement et la surface exposée.
Différence entre énergie photovoltaïque et énergie solaire thermique
L’énergie photovoltaïque produit de l’électricité à partir de la lumière. L’énergie solaire thermique, elle, capte la chaleur du rayonnement pour chauffer un fluide, de l’eau ou un espace. Les deux technologies peuvent être installées sur une toiture, mais leur circuit, leurs composants et leur usage final ne sont pas les mêmes.
Rôle des cellules photovoltaïques
Une cellule photovoltaïque constitue l’unité élémentaire du panneau. Plusieurs cellules sont reliées entre elles pour former un module capable de fournir une tension et une intensité adaptées à l’installation. Le panneau n’est donc pas une source indépendante de chaque équipement : il fournit une énergie qui doit ensuite être convertie, protégée et distribuée.
Courant continu et courant alternatif
Les panneaux produisent d’abord du courant continu, dont le sens de circulation reste constant. Les appareils domestiques et le réseau public utilisent généralement du courant alternatif. L’onduleur réalise cette conversion et synchronise, lorsque cela est nécessaire, l’électricité produite avec le réseau. Cette distinction est l’un des premiers repères à rechercher sur un schéma.
Identifier les composants d’une installation photovoltaïque

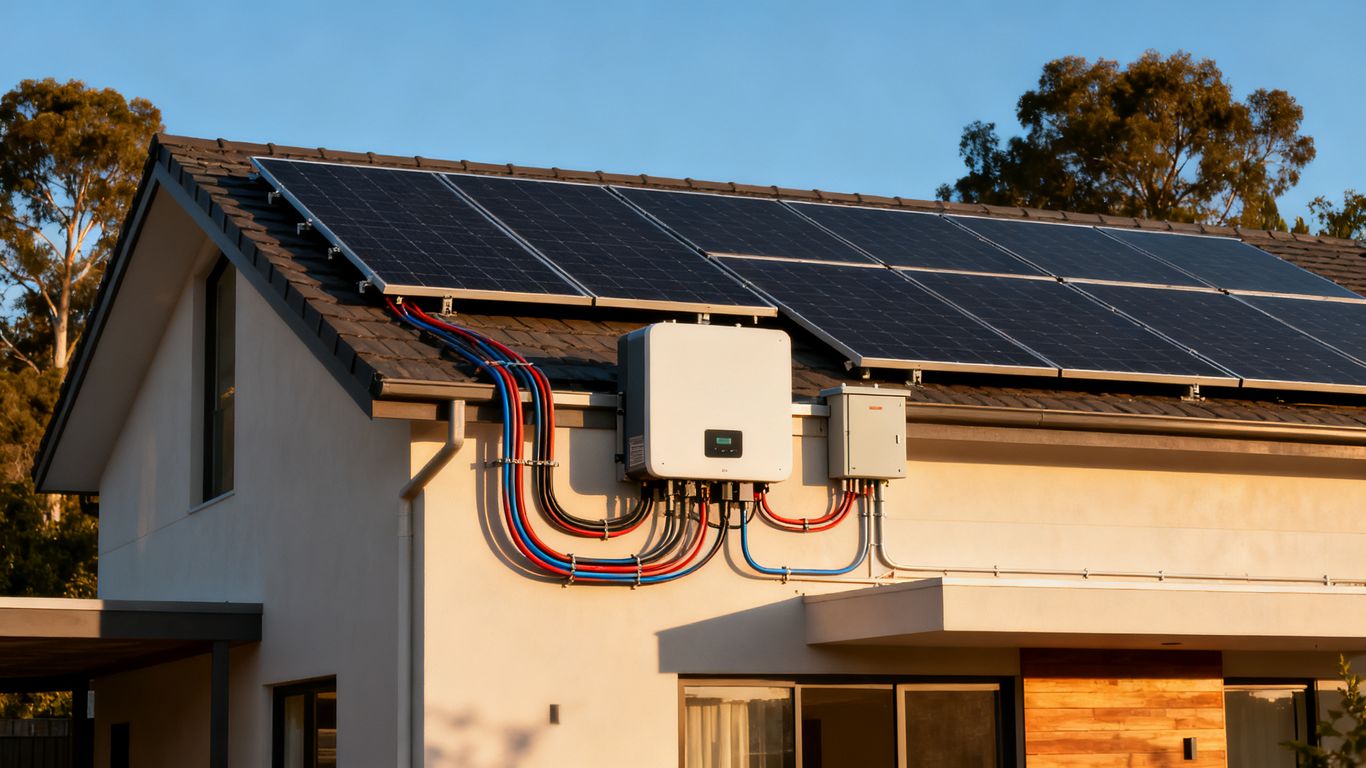

Une installation photovoltaïque forme un ensemble cohérent, et non une simple rangée de panneaux. Chaque appareil intervient à un moment précis du parcours de l’électricité. En repérant les blocs, les câbles et les protections, vous comprenez rapidement la logique générale du montage.
Panneaux solaires et cellules photovoltaïques
Les panneaux regroupent les cellules qui captent le rayonnement solaire et produisent du courant continu. Ils sont fixés sur une structure adaptée à la toiture ou au sol, puis raccordés par des câbles. Sur le schéma, ils apparaissent généralement en amont de l’onduleur, de la batterie ou du coffret de protection.
Onduleur central et micro-onduleurs
Un onduleur central reçoit l’électricité produite par plusieurs panneaux avant de la convertir en courant alternatif. Les micro-onduleurs sont installés au niveau des modules ou de petits groupes de modules et effectuent la conversion au plus près de la production. Le choix de l’architecture modifie la représentation du schéma, mais la fonction de conversion reste identifiable.
Coffret de protection et dispositifs de sécurité
Le coffret de protection rassemble les dispositifs destinés à isoler, protéger et sécuriser les circuits. Selon la configuration, le schéma peut faire apparaître des interrupteurs, des disjoncteurs, des fusibles, une protection contre les surtensions et la mise à la terre. La sécurité électrique reste prioritaire : une représentation claire ne remplace pas les vérifications d’un professionnel qualifié.
Compteur électrique, réseau et tableau de distribution
Le tableau de distribution répartit l’électricité vers les circuits du bâtiment. Le compteur mesure les échanges avec le réseau, tandis que le réseau public peut fournir un complément lorsque la production solaire ne suffit pas. Pour approfondir la lecture d’un câblage résidentiel, vous pouvez consulter ce schéma de câblage solaire, en gardant à l’esprit que chaque installation doit être adaptée à son dimensionnement et à ses règles locales.
Lire un schéma de fonctionnement panneau solaire
La meilleure méthode consiste à suivre les flèches ou les lignes depuis les panneaux jusqu’aux usages. Vous devez ensuite observer les embranchements : ils indiquent souvent une autoconsommation, une recharge de batterie ou une injection vers le réseau. Un schéma fonctionnement panneau solaire devient ainsi une carte simple des flux d’énergie.
Le parcours de l’électricité, de la production à la consommation
Le parcours commence aux panneaux, qui produisent du courant continu. L’énergie passe ensuite par un onduleur, sauf dans certaines parties d’une installation conçue pour fonctionner directement en courant continu, puis rejoint le tableau électrique. Elle alimente alors les appareils en fonctionnement, tandis que le surplus peut être stocké ou dirigé vers le réseau.
Fonctionnement d’un schéma avec autoconsommation
Dans une installation en autoconsommation, l’électricité produite est utilisée en priorité par les équipements actifs du bâtiment. Si la production est insuffisante, le réseau complète l’alimentation. Cette logique est souvent représentée par plusieurs flèches convergeant vers le tableau électrique. Un schéma d’autoconsommation photovoltaïque peut vous aider à reconnaître cette organisation.
Fonctionnement d’un schéma avec injection du surplus
Lorsque la production dépasse la consommation instantanée, l’électricité excédentaire peut être envoyée vers le réseau, selon le contrat et les conditions de raccordement. Le compteur enregistre alors le sens des échanges. Le schéma comporte généralement une liaison distincte entre le tableau de distribution et le réseau public, avec des flèches pouvant changer de direction.
Signification des symboles et des connexions principales
Les symboles varient légèrement selon les documents, mais les panneaux, l’onduleur, la batterie, le compteur et le tableau sont généralement faciles à distinguer. Les lignes pleines représentent les connexions électriques, tandis que les flèches indiquent souvent le sens du flux. Pour éviter une erreur, commencez par la source, puis vérifiez chaque transformation avant de suivre la destination.
Comprendre les différents types de raccordement
Le raccordement dépend du niveau d’autonomie recherché, de la présence du réseau et de l’usage prévu pour l’électricité. Deux installations de même puissance peuvent donc présenter des schémas très différents. La différence se lit surtout dans la présence d’une batterie, d’un compteur bidirectionnel ou d’un dispositif de secours.
Installation solaire raccordée au réseau
Dans ce cas, les panneaux alimentent les consommations locales par l’intermédiaire de l’onduleur. Le réseau fournit l’électricité lorsque la production est trop faible, notamment la nuit, et peut recevoir le surplus si l’installation le prévoit. Le bâtiment reste donc connecté à une source extérieure, même lorsque la production solaire est importante.
Installation autonome avec batteries
Une installation autonome n’utilise pas nécessairement le réseau public. Les panneaux alimentent les usages et rechargent une ou plusieurs batteries, qui prennent le relais lorsque la lumière diminue. Un régulateur et un onduleur adaptés sont indispensables pour gérer la charge et fournir une tension compatible avec les équipements.
Installation hybride avec réseau et stockage
L’installation hybride combine les trois possibilités : production solaire, stockage et échange avec le réseau. La batterie peut absorber une partie du surplus le jour et restituer cette énergie plus tard. Le réseau intervient en complément ou en solution de secours, selon les réglages et l’état de charge.
Branchement en série ou en parallèle des panneaux
En série, les tensions des panneaux s’additionnent tandis que le courant reste comparable à celui d’un module. En parallèle, le courant augmente tandis que la tension reste proche de celle d’une branche. Un montage mixte combine les deux principes. Le choix doit respecter les limites électriques de l’onduleur et les caractéristiques des modules ; des schémas de raccordement photovoltaïque peuvent servir de support pédagogique, sans remplacer une étude technique.
Suivre le stockage et la distribution de l’énergie
Le stockage ajoute une étape au parcours de l’électricité. Il faut alors observer non seulement ce qui est produit et consommé, mais aussi ce qui entre dans la batterie et en ressort. Les priorités sont définies par le système de gestion et peuvent varier selon l’heure, la demande et le niveau de charge.
Fonctionnement d’une batterie solaire
La batterie reçoit une partie de l’électricité lorsque la production dépasse la consommation immédiate. Elle restitue ensuite cette énergie lorsque les panneaux produisent moins ou lorsque la demande augmente. Sa capacité, sa puissance de charge et sa profondeur de décharge influencent directement ce que vous pouvez réellement utiliser.
Rôle du régulateur de charge
Le régulateur contrôle l’énergie envoyée vers la batterie. Il adapte la charge aux caractéristiques de celle-ci et contribue à éviter les situations susceptibles de l’endommager. Sur un schéma autonome, il se trouve généralement entre les panneaux et la batterie, même si certains équipements intègrent plusieurs fonctions dans un même boîtier.
Priorité entre production solaire, batterie et réseau
Un système peut donner la priorité à la consommation instantanée, puis à la recharge de la batterie, avant d’exporter le surplus. Lorsque la production est insuffisante, la batterie peut être sollicitée avant le réseau. Pour comprendre le fonctionnement réel, recherchez les flèches et les conditions associées plutôt que de vous fier uniquement à l’ordre graphique des composants.
Gestion de l’électricité produite en cas de surplus
Le surplus peut être stocké, injecté dans le réseau ou limité par le système lorsque ces deux options ne sont pas disponibles. Le choix dépend de l’équipement, du contrat de raccordement et de la stratégie d’exploitation. Une installation bien dimensionnée cherche à rapprocher les périodes de production et de consommation, sans supposer que toute l’énergie produite sera utilisée sur place.
Interpréter les performances et les limites de l’installation
Un schéma explique les flux, mais il ne suffit pas à prédire la production annuelle. Les performances dépendent des caractéristiques des panneaux, de l’environnement, des câbles, des convertisseurs et des habitudes de consommation. Vous devez donc lire le diagramme avec les données techniques et les conditions réelles du site.
Puissance, tension, intensité et rendement
La puissance correspond à la quantité d’énergie fournie à un instant donné, tandis que la tension et l’intensité décrivent les propriétés du courant. Le rendement mesure la part de l’énergie solaire convertie en électricité dans des conditions données. Il ne faut pas confondre la puissance nominale d’un panneau avec la production effectivement obtenue sur une journée.
Pour garder ces notions distinctes, ce tableau peut servir de repère lors de la lecture d’une fiche technique :
| Grandeur | Ce qu’elle indique | Où la retrouver |
|---|---|---|
| Puissance | Niveau de production instantané | Panneau ou onduleur |
| Tension | Différence électrique entre deux points | Module ou chaîne |
| Intensité | Débit du courant électrique | Circuit ou branche |
| Rendement | Part de lumière convertie en électricité | Fiche du module |
Le tableau aide à éviter les confusions, mais les valeurs doivent toujours être comparées dans les mêmes conditions de mesure. Un rendement annoncé ne garantit donc pas une production identique en toiture.
Influence de l’orientation, de l’inclinaison et de l’ombrage
L’orientation et l’inclinaison influencent la quantité de lumière reçue par les modules au fil de la journée. Un arbre, une cheminée ou un bâtiment voisin peut réduire la production d’une partie de la chaîne. L’ombrage est particulièrement important lorsqu’il concerne plusieurs panneaux reliés ensemble, car il peut affecter toute une branche.
Pertes électriques et rendement réel
Des pertes apparaissent dans les câbles, les connexions, l’onduleur et les phases de stockage. La température des modules, la poussière et les écarts entre les panneaux peuvent également réduire la production. Le rendement réel d’une installation est donc inférieur à la valeur théorique mesurée dans des conditions standardisées.
Vérifications essentielles avant une installation solaire
Avant de valider un projet, vous devez réunir les informations qui permettront de relier le schéma à la réalité du bâtiment. Une vérification structurée porte notamment sur :
- la surface disponible, l’orientation et les zones d’ombre ;
- la puissance des appareils et leurs horaires de fonctionnement ;
- la compatibilité des panneaux, câbles, protections et onduleurs ;
- les conditions de raccordement et les besoins éventuels de stockage.
Ces éléments permettent de repérer les incohérences avant la pose. Pour une installation électrique, le dimensionnement, la conformité et la mise en service doivent être confiés à des intervenants compétents. Les autres guides pratiques que vous pourriez rencontrer, comme un guide de choix d’un MSP, un livre sur l’acquisition, une page sur l’installation de gouttières, une ressource de formation aux premiers secours psychologiques ou un guide de transport automobile, concernent des sujets différents : vérifiez toujours que la documentation consultée correspond bien au solaire photovoltaïque.
Pour aller à l’essentiel
En suivant le trajet des électrons, en distinguant courant continu et courant alternatif, puis en identifiant les points de raccordement, vous pouvez décoder la plupart des schémas photovoltaïques destinés aux débutants. Gardez toutefois une distance entre la compréhension du principe et la réalisation pratique : une installation solaire exige un dimensionnement précis et des protections adaptées.
Questions fréquentes
Un panneau solaire produit-il directement du courant alternatif ?
Non. Les cellules photovoltaïques produisent généralement du courant continu. Un onduleur le convertit ensuite en courant alternatif pour alimenter les appareils ou échanger avec le réseau.
À quoi sert l’onduleur dans un schéma solaire ?
L’onduleur convertit le courant continu produit par les panneaux en courant alternatif compatible avec les équipements du bâtiment et, lorsqu’il est prévu, avec le réseau électrique.
Quelle est la différence entre autoconsommation et injection ?
L’autoconsommation consiste à utiliser l’électricité produite sur place. L’injection désigne l’envoi vers le réseau d’une partie de l’électricité qui n’est pas consommée immédiatement, selon les modalités prévues.
Une batterie est-elle indispensable dans une installation photovoltaïque ?
Non. Une installation raccordée au réseau peut consommer la production en direct et utiliser le réseau en complément. La batterie devient utile lorsque vous souhaitez déplacer une partie de l’énergie produite vers une autre période.
Que signifie un branchement en série ?
Un branchement en série relie les panneaux les uns à la suite des autres. Les tensions s’additionnent, tandis que le courant de la chaîne reste limité par le module ou la branche la moins performante.
Que signifie un branchement en parallèle ?
Un branchement en parallèle relie plusieurs branches sur les mêmes points électriques. Le courant disponible peut augmenter, mais la tension reste proche de celle d’une branche individuelle.
Pourquoi la production réelle est-elle inférieure à la puissance annoncée ?
La puissance annoncée correspond à des conditions de test précises. En situation réelle, l’orientation, la température, l’ombrage, les pertes de câbles et la conversion réduisent généralement la production observée.
